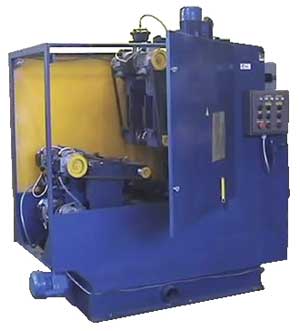

СТАНОК  ДЛЯ  ИЗГОТОВЛЕНИЯ  ПРОФИЛЬНЫХ  ПАЗОВ

мод.  «ВКР-19».

НАЗНАЧЕНИЕ:

    Станок ВКР-19 (не имеет аналогов) предназначен для фрезерования поперечных пазов двойного углового соединения в обрезной доске применяемой в каркасном домостроении. Изготовление пазов с четырех сторон по всему периметру доски за один установ заготовки исключает образование щелей в углах дома при сборке. Станок может устанавливаться в мощных производственных комплексах изготовления стенового материала для каркасного домостроения, а также использоваться в качестве самостоятельной единицы при изготовлении домов из закупной обрезной доски. Станок ВКР-19 позволяет производить 1 рабочий цикл в минуту. Высокая точность получаемого паза обуславливается фрезерованием сразу двух пазов одновременно с четырех сторон за один рабочий цикл. В результате такой обработки заготовки за один установ, полностью исключаются зазоры при сборке и выдерживается исключительная точность расстояния между пазами; за счет этого увеличивается качество получаемого соединения, скорость обработки, облегчается труд оператора, и, что немаловажно, труд сборщиков и сокращается количество подсобных рабочих. Станок неприхотлив: он не требует специального фундамента и установки в отапливаемых помещениях. Станок изготовлен в соответствии с мировыми стандартами по технике безопасности.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

    Готовый к сборке стеновой материал с венцовыми пазами.

ПРИНЦИП РАБОТЫ:

    Размеченная заготовка подается на приемный стол станка, где происходит ее базирование и фиксация двумя пневмоцилиндрами. После установки заготовки за счет ходового винта подаются четыре горизонтальных фрезерных шпинделя. После их возврата в исходное положение в работу незамедлительно вступают четыре вертикальных фрезерных шпинделя. После окончания рабочего цикла происходит автоматическое ослабление толкателя пневмоцилиндра с последующим снятием заготовки. Оператору достаточно нажать одну кнопку для запуска рабочего цикла, чтобы станок выполнил все операции в автоматическом режиме самостоятельно. Фрезерование с четырех сторон восемью шпинделями восьми поперечных пазов (двух венцовых соединений) осуществляется за один установ.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

	— Хромированные цилиндрические направляющие и бронзовые втулки скольжения неприхотливы к внешним условиям и обеспечивают надежность и долговечность в работе — Специальные защитные сальники увеличивают срок службы бронзовых втулок и предохраняют направляющие от преждевременного износа
	— Надежная массивная станина, прошедшая специальную обработку исключает деформации и обеспечивает жесткость конструкции — Новая конструкция ходового винта, не допускает врезания фрезерной каретки в неподвижные стойки даже в случае отказа концевого выключателя
	— Ускоренный отвод фрезерной каретки сокращает рабочий цикл — Для удобства работы на пульте предусмотрена система управления и отладки рабочего цикла — Удобно расположенный пульт управления позволяет работать на станке одному оператору
	— Увеличенный диаметр восьми каленых двухопорных шпинделей гарантирует надежную работу фрезами большого диаметра — Для удобства натяжения ремней предусмотрены специальные натяжные механизмы
	— Пневмоцилиндры обеспечивают быструю и надежную фиксацию заготовки

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОПЦИИ:

    При использовании разметочного стола в технологической цепочке перед станком ВКР-19 мы рекомендуем дополнительно установить фиксатор автоматического контроля размеров.

ИНСТРУМЕНТ:

    Рекомендуем примененять ножи из быстрорежущей стали Р6М5. Инструмент необходимого профиля можно изготовить у нас по индивидуальному заказу.

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ:

    Наличие заточного станка ШС-4 (аналог Rondomat) позволит вам независимо затачивать и изготавливать ножи любого профиля.
