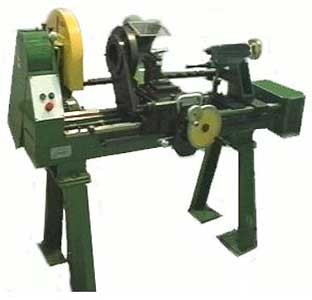

СТАНОК ТОКАРНЫЙ
ДЕРЕВООБРАБАТЫВАЮЩИЙ С КОПИРОМ
мод. «ТК-20».
Станок предназначен для токарной обработки дерева и других мягких материалов и выполняет следующие виды механической обработки:
ручное точение цилиндрических и фасонных поверхностей в центрах; ручное торцевое точение на планшайбе; точение с помощью суппорта; точение цилиндрических и фасонных поверхностей по копиру;
Станок имеет литую сборную конструкцию, оснащен электродинамическим торможением, устройством для снятия и натяжения ремней. Суппорт снабжен винтовым механизмом подачи резца. Станок оснащен трехкулачковым патроном, планшайбой, задней бабкой и копировальным устройством с зажимами для плоского и объемного копира. Применяется в единичном и мелкосерийном производстве при изготовлении мебельных и строительных деталей, спортивного инвентаря, изделий и заготовок народных промыслов и др.
Т Е Х Н И Ч Е С К А Я Х А Р А К Т Е Р И С Т И К А
Наибольшая длина обрабатываемой заготовки, мм |
1300 |
Наибольшая длина копирования, мм |
1200 |
Наибольший диаметр обрабатываемой заготовки при работе, мм: |
|
- с подручником |
300 |
- с копиром |
180 |
Наибольший перепад диаметров при работе с копиром, мм |
100 |
Число оборотов шпинделя, об/мин |
750, 1440, 2800 |
Мощность привода , кВт |
2,2 |
Габаритные размеры станка, мм |
2300х985х1240 |
Масса станка, кг |
500 |
