СИСТЕМА ПОДАЧИ И ПРИЕМА ЗАГОТОВОК

ДЛЯ ЧЕТЫРЕХСТОРОННИХ СТАНКОВ

мод. «СП-6/60».

НАЗНАЧЕНИЕ

Предназначена для четырехсторонних станков со скоростью подачи до 60 м/мин. Обеспечивает непрерывную автоматическую подачу пиломатериалов различной длины верхним приводным роликом из поперечного конвейера - магазина, а также прием заготовок после обработки и поперечную передачу для дальнейшей обработки.

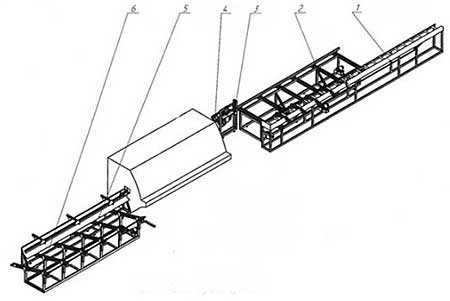

Система подачи и приема заготовок состоит из следующих механизмов:

- Конвейер продольный со сбрасывателем;

- Конвейер поперечный;

- Устройство подачи заготовок;

- Гидростанция;

- Устройство приемное;

- Конвейер сортировочный.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Предназначена для применения на крупносерийных предприятиях и в цехах по производству погонажных изделий, столярно-строительных изделий, клееного строительного бруса и щита, производству мебели, стандартного домостроения и других деревообрабатывающих производствах.

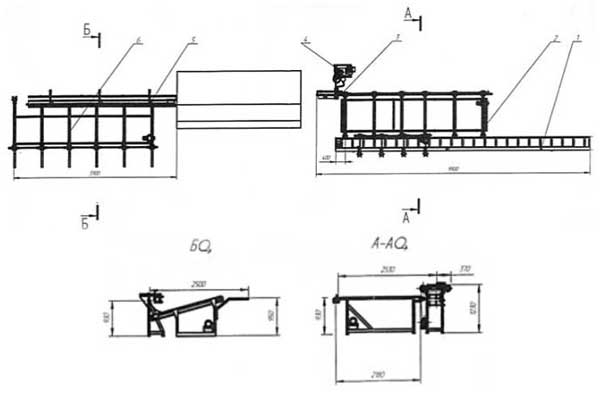

СХЕМА УСТАНОВКИ, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Т Е Х Н И Ч Е С К А Я Х А Р А К Т Е Р И С Т И К А

Размеры подаваемых заготовок, мм :
- длина, наименьшая (при коротком подающем столе 4-х стороннего станка)	1500
- длина, наименьшая (в базовой комплектации 4-х стороннего станка)	2500
- длина, наибольшая	6000
- ширина, наименьшая	20
- ширина, наибольшая	230
- толщина, наименьшая	6
- толщина, наибольшая	160
Скорость подачи заготовок, м /мин	6 - 60
Установленная мощность, кВт	3,5

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ, ОБЕСПЕЧИВАЮЩИЕ ВЫСОКУЮ ТОЧНОСТЬ И КАЧЕСТВО, УДОБСТВО ОБСЛУЖИВАНИЯ И ПОВЫШЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ

Продольный конвейер со сбрасывателем	Продольный приводной роликовый конвейер осуществляет перемещение заготовок от предыдущего оборудования (например, делительного станка) и передачу поштучно с помощью сбрасывателя на поперечный конвейер-магазин.
Поперечный конвейер - магазин	Непрерывная подача заготовок осуществляется с поперечного цепного конвейера, выполняющего функцию магазина. Широкий цепной конвейер обеспечивает расположение на нем достаточного количества заготовок для работы с высокой скоростью подачи станка.
Устройство подачи заготовок	Предназначено для продольной подачи заготовок из поперечного транспортера - магазина в рабочую зону четырехстороннего продольно- фрезерного станка.
Верхний ролик подачи с гидравлическим прижимом	Заготовки подаются в рабочую зону продольно-фрезерного станка с помощью приводного ролика с поджимом. Усилие поджима регулируется.
Высокая скорость подачи	Система подачи может обеспечить автоматическую непрерывную подачу заготовок с высокой до 60 м/мин скоростью подачи, синхронизированной со скорость подачи продольно-фрезерного станка. Регулировка скорости подачи осуществляется бесступенчато.
Настройка верхнего подающего ролика	Верхний приводной ролик имеют возможность настройки по высоте в зависимости от толщины подаваемой заготовки.
Приемное устройство	Предназначено для приема обработанных изделий на выходе из четырехстороннего продольно-фрезерного станка и сбрасывания их по наклонной плоскости на поперечный конвейер.
Конвейер сортировочный с ремнями	Конвейер сортировочный приводной предназначен для поперечного перемещения обработанных изделий с помощью шести ручьев ремней, что обеспечивает сохранение поверхности после обработки.
