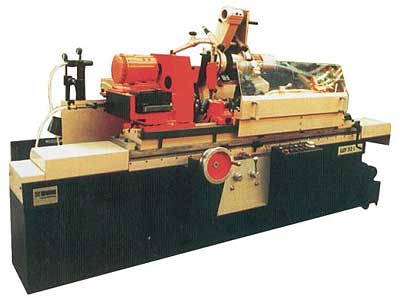

Предназначен для наружного и внутреннего шлифования цилиндрических, конических и торцевых поверхностей ротационных деталей типа волов, осей, шпинделей, втулок, фланцев, крышек, а также плоских фланцевых поверхностей изделий.
Возможны следующие режимы работы: ручной, автоматический врезной цикл, автоматический продольный цикл.
Т Е Х Н И Ч Е С К А Я Х А Р А К Т Е Р И С Т И К А
Наружный диаметр шлифования, мм |
8 - 320 |
Длина при наружном шлифовании, мм |
710 |
Внутренний диаметр шлифовании, мм |
30 - 250 |
Длина при внутреннем шлифовании, мм |
135 |
Максимальный угол поворота стола по час/пр. час |
3º /11º |
Угол поворота шлифовального суппорта, мм |
+ - 90° |
Угол поворота передней бабки по час/пр. час |
30° / 90° |
Размеры шлифовального круга, мм |
400х203х80 |
Окружная скорость шлифовального круга, м/сек |
35 |
Диапазон поперечной подачи, м/мин |
0,0025 - 2 |
Диапазон продольной подачи, м/мин |
0,1 - 8 |
Тип управления |
гидромеханическое |
Мощность главного электродвигателя, кВт |
5,5 |
Габариты, мм |
3200х1880х1770 |
Масса, кг |
5000 |
