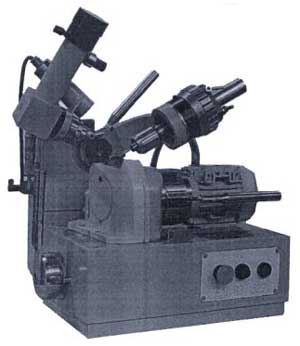

УНИВЕРСАЛЬНО-ЗАТОЧНЫЕ СТАНКИ
мод. «ВЗ-322», «ВЗ-323Е».
Предназначены для плоскостной заточки и переточки праворежущих свёрл из быстрорежущей стали и твёрдого сплава эльборовыми и алмазными кругами в условиях единичного и мелкосерийного производства.
Т Е Х Н И Ч Е С К А Я Х А Р А К Т Е Р И С Т И К А
Наименование параметра |
Модель |
ВЗ-322 |
ВЗ-323 |
Пределы диаметров затачиваемых свёрл, мм |
1,0...8,0 |
5,0...20,0 |
Пределы задних углов сверла, град : |
- главный угол |
0...30 |
0...30 |
- вспомогательный |
0...40 |
0...40 |
Пределы длин затачиваемых сверл, мм: |
- наименьшая |
20 |
40 |
- наибольшая |
260 |
320 |
Пределы углов при вершине, град |
90...140 |
90...140 |
Параметры шлифовального круга, мм: |
- наружный диаметр |
150 |
150 |
- посадочный диаметр |
32 |
32 |
- высота |
17,5 |
17,5 |
Увеличение оптического устройства, крат |
30 |
30 |
Частота вращения шпинделя шлифовального круга, мин-1 |
2710 |
2760 |
Мощность привода главного движения, кВт |
0,12 |
0,25 |
Габаритные размеры станка, мм: длина |
520 |
600 |
- ширина |
400 |
400 |
- высота |
485 |
520 |
Масса станка, кг |
57 |
65 |
Класс точности станков |
В |
В |
|
|
|
|
