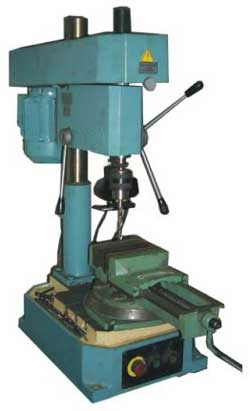

СТАНКИ НАСТОЛЬНО-СВЕРЛИЛЬНЫЕ
мод. «НС12Б», «ГС2112», «ГС2116».
Предназначены для обработки отверстий в мелких деталях и позволяют выполнять следующие операции: сверление, рассверливание, зенкерование. На станке мод. ГС2116 возможно выполнение операции развёртывания. Простота конструкции обеспечивает лёгкость управления, надёжность и долговечность станка. Верхний предел оборотов шпинделя обеспечивает обработку отверстий малого диаметра. Отсчёт глубины обработки производится по круговому лимбу штурвала. Станки могут быть применены в промышленном производстве и в мастерских различного типа.
Т Е Х Н И Ч Е С К А Я Х А Р А К Т Е Р И С Т И К А
| Наименование параметра |
Модель |
НС12Б |
ГС2112 |
ГС2116 |
Диаметр сверления, мм |
12 |
12 |
16 |
Вылет шпинделя от колонны, мм |
200 |
190 |
190 |
Наибольшее расстояние от торца шпинделя до плиты, мм |
400 |
400 |
400 |
Наименьшее расстояние от торца шпинделя до плиты, мм |
100 |
50 |
100 |
Наибольший ход шпиндельной головки, мм |
250 |
250 |
200 |
Ход шпинделя, мм |
100 |
100 |
100 |
Размер конуса шпинделя |
Морзе 1 |
Морзе В18 |
Морзе В18 |
Цена деления лимба, мм |
1 |
1 |
1 |
Количество скоростей шпинделя |
5 |
5 |
6 |
Габариты станка, мм : |
|
|
|
- длина |
760 |
690 |
685 |
- ширина |
460 |
340 |
340 |
- высота |
890 |
960 |
960 |
Масса станка, кг |
115 |
100 |
110 |
Электродвигатель: мощность номинальная, кВт |
0,55 |
0,55 |
0,55 |
Частота вращения, мин-1 |
1500 |
1500 |
1500 |
Напряжение, В |
380 |
380 |
380 |
|
|
|
|
